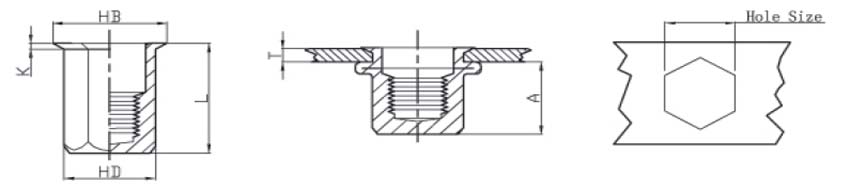

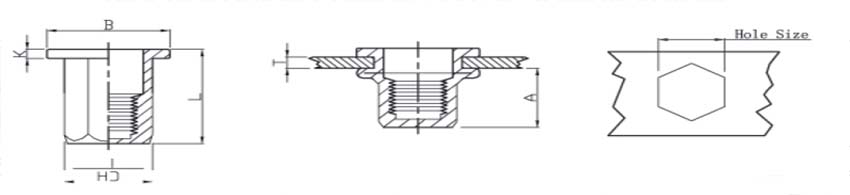

| Diş Ölçüsü | Perçin Çapı HD |
Perçin Boyu L |
Flanş Çapı HB |
Flanş Kalınlığı K |
Somun Boyu A |
Sıkma Aralığı T |
Delik Çapı |
| M4 | 5,9 | 16,0 | 7,0 | 0,5 | 12,3 | 0,5-2,5 | 6,0 |
| M5 | 6,9 | 20,0 | 8,0 | 0,5 | 15,2 | 0,5-3,0 | 7,0 |
| M6 | 8,9 | 20,5 | 10,0 | 0,6 | 14,5 | 0,5-3,5 | 9,0 |
| M8 | 10,9 | 23,0 | 12,0 | 0,7 | 17,0 | 1,0-4,0 | 11,0 |
| M10 | 12,9 | 28,5 | 14,5 | 0,8 | 20,0 | 1,0-4,5 | 13,0 |
| Malzeme : Cr+3 Kaplı Çelik ve Paslanmaz | |||||||
